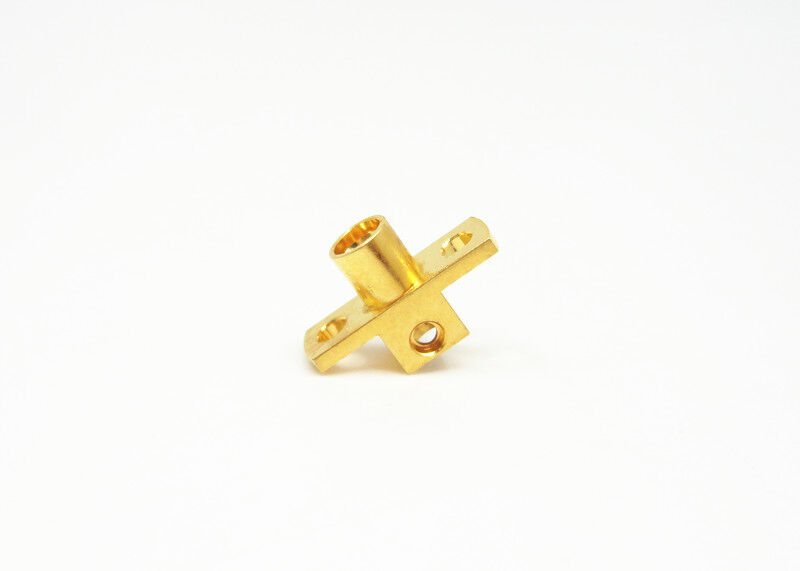

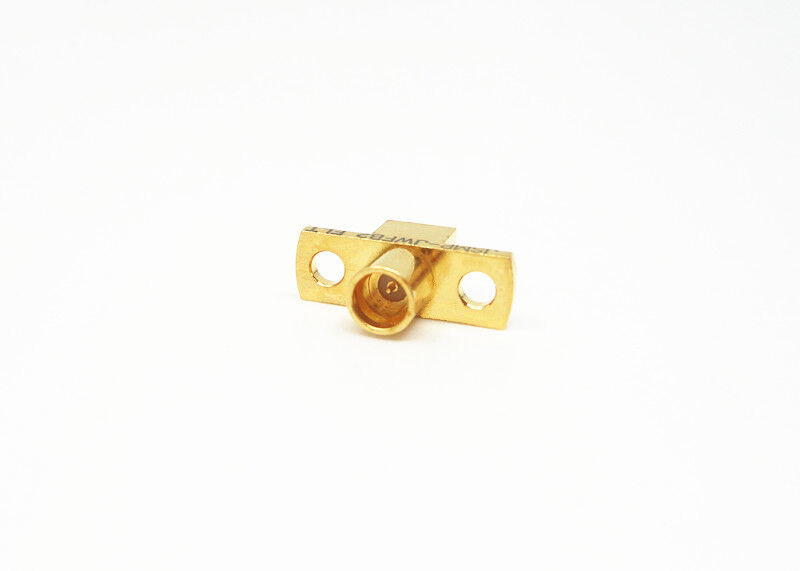

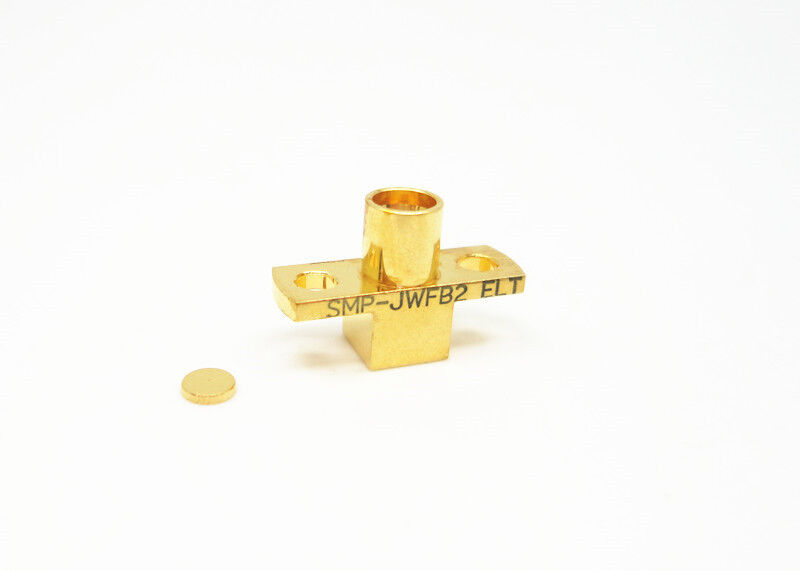

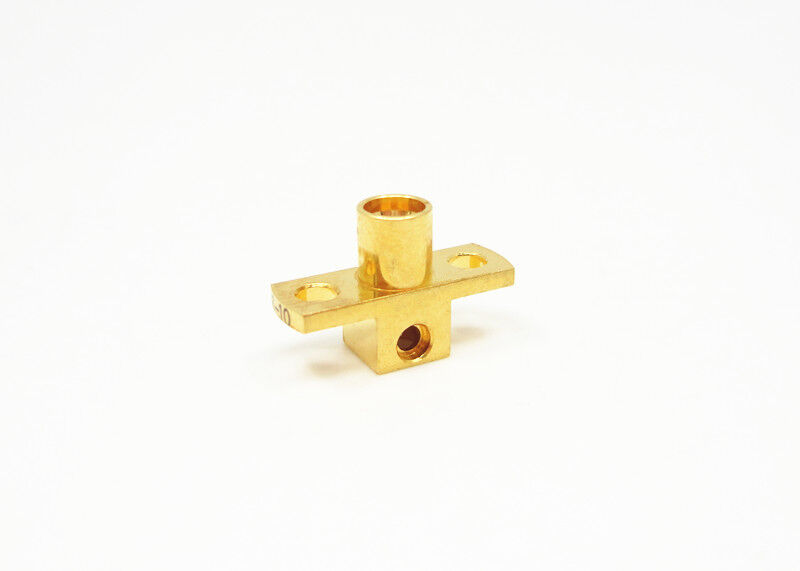

2 lỗ Flange Mount nữ giới tính SMP RF Connector góc phải
SMP là một đầu nối đồng trục RF nhỏ, có kích thước nhỏ, trọng lượng nhẹ, hiệu suất địa chấn tuyệt vời và băng thông rộng hoạt động rộng rãi.Tần số hoạt động lên đến 30GHz, và nút cắm có ba hình thức giao diện - hoàn toàn giải phóng, giải phóng hạn chế và lỗ trơn (bao gồm cả phanh).Cáp gắn và bộ chuyển đổi trong loạt cung cấp một giải pháp kết nối cho board-to-boardỨng dụng cho tình huống lắp đặt với yêu cầu độ tin cậy cao mô-đun chuyên sâu.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | Bình thường≤2,5mΩ, niêm phong≤4mΩ |
| Người dẫn trung tâm | Bình thường≤6mΩ, niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Tính năng và lợi ích
| Bọc bằng vàng |
| Phép thu nhỏ |
| DC đến 40 GHz |
| Kích thước nhỏ |
| Kích nối đẩy hoặc nhấp chuột |
| Hoàn toàn giải phóng, giới hạn giải phóng và lỏng lỏng |
| PCB & đầu nối gắn cáp |
| Chọn nam và nữ, góc thẳng và góc phải |
| Phiên bản gắn cáp cho cả cáp linh hoạt và bán cứng |
| Loại bình thường và hermetic, Flange Mount & Thread-In Mount lựa chọn |
Ứng dụng
- Quân đội.
- Không dây.
- Ống sóng
- Hàng không vũ trụ
- băng thông rộng.
- Truyền thông
- Thiết bị
- Các ăng-ten phased array
- Kết nối giữa các máy bay
Sơ vẽ chi tiết
