Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

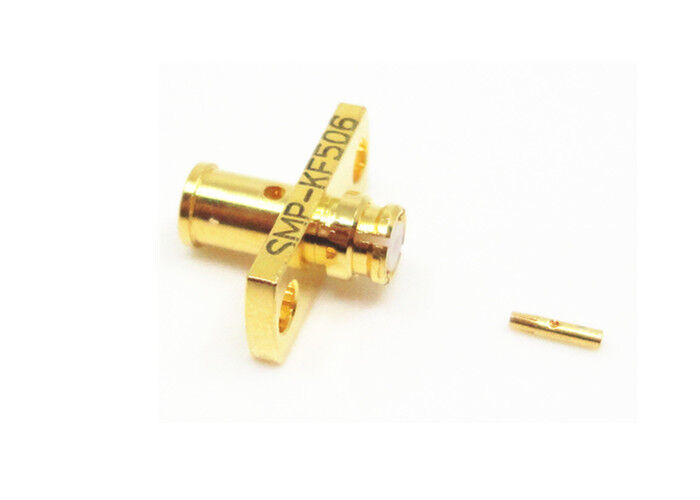

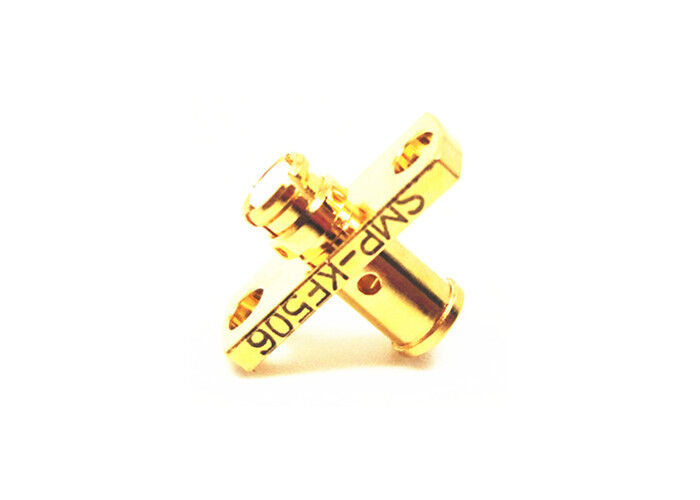

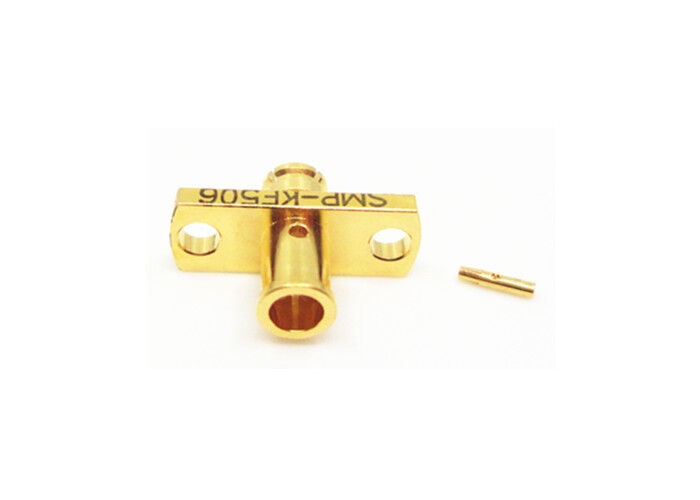

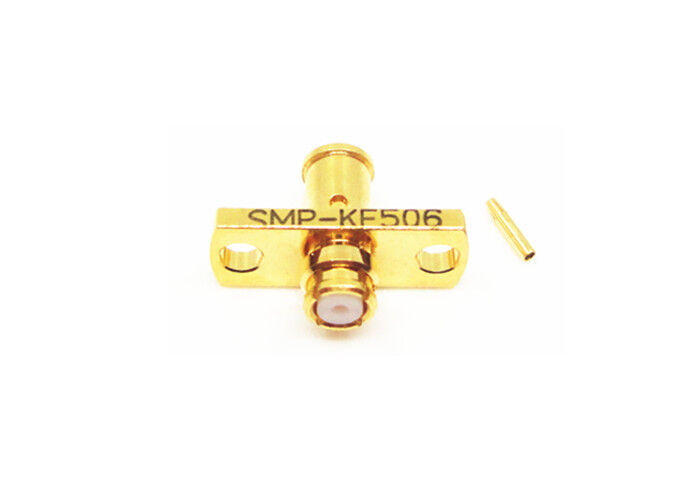

Đầu nối RF SMP cái mạ vàng 40 GHz, mặt bích 2 lỗ, khóa cài hoàn toàn
SMP là đầu nối đồng trục RF kiểu mini, kiểu nhấn hoặc khớp nối nhanh, có các đặc điểm như kích thước nhỏ, trọng lượng nhẹ, hiệu suất chống rung tuyệt vời và băng thông làm việc rộng, v.v. Tần số hoạt động của nó lên đến 30GHz và phích cắm có ba dạng giao diện - khóa cài hoàn toàn, khóa cài giới hạn và lỗ trơn. Gắn PCB, gắn cáp và bộ điều hợp nối tiếp cung cấp giải pháp kết nối cho các ứng dụng bảng-bảng, kết nối mù và giá-bảng trong khi vẫn duy trì mật độ gói. Áp dụng cho tình huống lắp đặt với yêu cầu về độ tin cậy cao và chuyên sâu về mô-đun.
Thông số kỹ thuật
| Đặc tính điện | ||
| Trở kháng | 50Ω | |
| Dải tần số | DC~40GHz | |
| Điện áp định mức | 170VRMS* | |
| Điện trở cách điện | ≥2000MΩ | |
| Điện áp chịu đựng điện môi | 500VRMS* | |
| Điện trở trung tâm | Dây dẫn bên ngoài | Bình thường≤2.5mΩ, Niêm phong≤4mΩ |
| Dây dẫn trung tâm | Bình thường≤6mΩ, Niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Đặc tính vật liệu & cơ học | ||
| Dây dẫn trung tâm | Đực | Đồng thiếc-P, mạ vàng |
| Cái | Đồng berili, mạ vàng | |
| Tiếp xúc đàn hồi | Đồng berili | Mạ vàng |
| Vỏ và các bộ phận kim loại khác | Đồng thau Thép không gỉ | Mạ vàng, thụ động hóa |
| Chất cách điện | Thiêu kết thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Tính năng và lợi ích
| Mạ vàng |
| Siêu nhỏ |
| DC đến 40 GHz |
| Kích thước nhỏ gọn |
| Khớp nối nhấn hoặc khớp nối nhanh |
| Khóa cài hoàn toàn, Khóa cài giới hạn và Lỗ trơn |
| Đầu nối gắn PCB & cáp |
| Đực và Cái, Lựa chọn góc thẳng và góc vuông |
| Các phiên bản gắn cáp cho cả vật liệu cáp linh hoạt và bán cứng |
| Loại bình thường và kín, Lựa chọn gắn mặt bích & Gắn ren |
Ứng dụng
- Quân sự
- Ăng-ten
- Băng thông rộng
- Hàng không vũ trụ
- Dụng cụ
- Viễn thông
- Ăng-ten mảng pha
- Kết nối bảng-bảng
Bản vẽ chi tiết
