起源の場所:
中国
証明:
CE ROHS

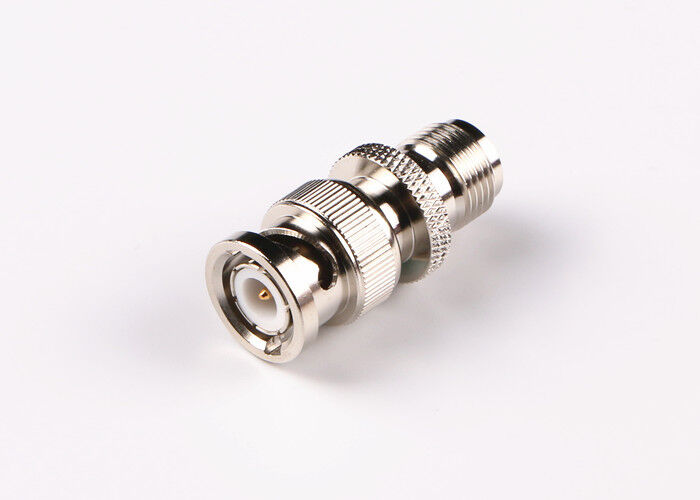

ストレート/右角 TNC 男性/女性プラグコネクタからSMA 女性ソケット RF同軸コネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバージョンとして設計されています.TNC RFコネクタには,交配のためのスクリュースレッドがあります.TNCコネクタは小型です.固定50ohmのインピーダンスの有糸式防水装置DC-11ghZから動作するTNCコネクタには2種類の標準と逆極性があります.これらの低コストコネクタは,通常,鋳型および鋳造部品を使用します.性能は産業や軍用品に匹敵しませんこれらのコネクタは,様々な商業用アプリケーションで使用するのに理想的です
仕様
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカ仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
詳細な図
適用:
* ベースステーション
* ネットワーク
レーダー
*アンテナ
* 通信
* コンピュータ
* 高速ケーブルモデム
* 電気通信
* 携帯電話
* 計測装置
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
