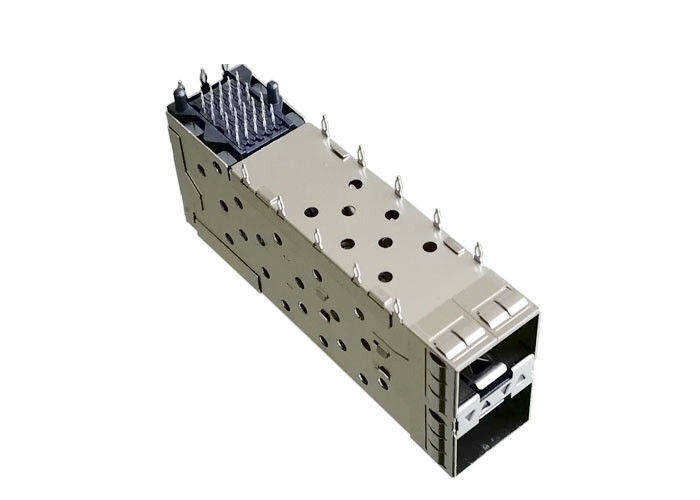

इंटीग्रेटेड SFP जैक असेंबली कनेक्टर 2x1 कॉपर एलॉय केज मटेरियल प्री फिट माउंटिंग

10G ईथरनेट के लिए एकीकृत एसएफपी+ कनेक्टर के साथ 2x1 एसएफपी+ केज कनेक्टर

1विशेषताएं

• एकल या बहु-पोर्ट (पैनल माउंट) के साथ उपलब्ध

• बेहतर प्रेस-फिट प्रतिधारण और होस्ट बोर्ड छेद के संपर्क के लिए 3 डी पैर डिजाइन

• एक टुकड़ा, स्टेनलेस स्टील का निर्माण

• फ्लिप-बैक स्प्रिंग्स के माध्यम से कम उत्सर्जन डिजाइन

• उन्नत ट्रांससीवर किक-आउट स्प्रिंग्स

• सरल और तेज़ स्थापना / हटाने

• पिंजरे को हटाए जाने पर क्षतिग्रस्त नहीं होने वाले होस्ट बोर्ड के छेद

• एसएफपी+ ट्रांसीवरों के साथ साथी

• कनेक्टर और पिंजरे उपलब्ध

• पिंजरों पर प्रेस फिट या छेद के माध्यम से मिलाप के तार

• व्यक्तिगत रूप से या किट के रूप में उपलब्ध (SFPK श्रृंखला)

• सभी एसएफपी पिंजरे सतहों पर गर्मी हस्तांतरण खिड़कियां

• एमएसए संगत मेजबान बोर्ड लेआउट और ट्रांससीवर डिजाइन का समर्थन करता है

2. एसएफपी + पिंजरे कनेक्टर (47006-11M321) सामग्री:

• पिंजरा: तांबा मिश्र धातु 0.25 मिमी
• कनेक्टर आवास सामग्री कांच भरा हुआ थर्मोप्लास्टिक काला रंग, UL940 - V है
• कनेक्टर टर्मिनलः फॉस्फर कांस्य
• प्रकाश पाइपः पॉली कार्बोनेट स्पष्ट रंग, UL940 - V
• लाइट पाइप हाउसिंगः PA46, ब्लैक, UL940 - V
• समाप्तिः टर्मिनल संपर्क क्षेत्र सोने के साथ चढ़ाना
• सोल्डर टर्मिनल क्षेत्र प्लेट टिन

3. एसएफपी + पिंजरे कनेक्टर (47006-11M321) संरचनाः

• पिंजरा स्टैम्प्ड और मोल्ड धातु पिंजरा है, जिसमें गर्मी फैलाव छेद है;
• एकीकृत लाइट पाइप के साथ, लिंक की स्थिति बताओ
• हीट सिंक के बिना, आवश्यकता के अनुसार अनुकूलित किया जा सकता है
• ईएमआई फिंगर स्प्रिंग के साथ, बेहतर प्रदान करते हैंबज़ल के लिए ईएमआई परिरक्षण
• प्रेस फिट माउंट प्रकार, आवश्यकता के अनुसार अनुकूलित किया जा सकता है
• पिंजरे सामग्री: तांबा मिश्र धातु
• 20 पिन एकीकृत कनेक्टर के साथ
• 2 x 1 मल्टीपल पोर्ट एसएफपी केज कनेक्टर, एकीकृत एसएफपी कनेक्टर के साथ
• एसएफपी + पिंजरे की लंबाईः 63.25 मिमी
• एसएफपी + पिंजरे की चौड़ाईः 14.7 मिमी
• एसएफपी + पिंजरे की ऊंचाईः 25.2 मिमी
• एसएफपी + प्रेस फिट पिन लंबाईः 3.05 मिमी

4. एसएफपी प्लस पिंजरे अनुप्रयोगः

• नेटवर्किंग उपकरण
• राउटर/स्विच
• डेटा/संचार
• उच्च अंत सर्वर
• नेटवर्किंग
• फाइबर चैनल और गीगाबिट ईथरनेट
• सर्वर
• भंडारण
• दूरसंचार
• स्विच
• दूरसंचार हार्डवेयर

यह इस उत्पाद के अनुप्रयोगों की एक निश्चित सूची नहीं है। यह कुछ अधिक सामान्य उपयोगों का प्रतिनिधित्व करता है।
